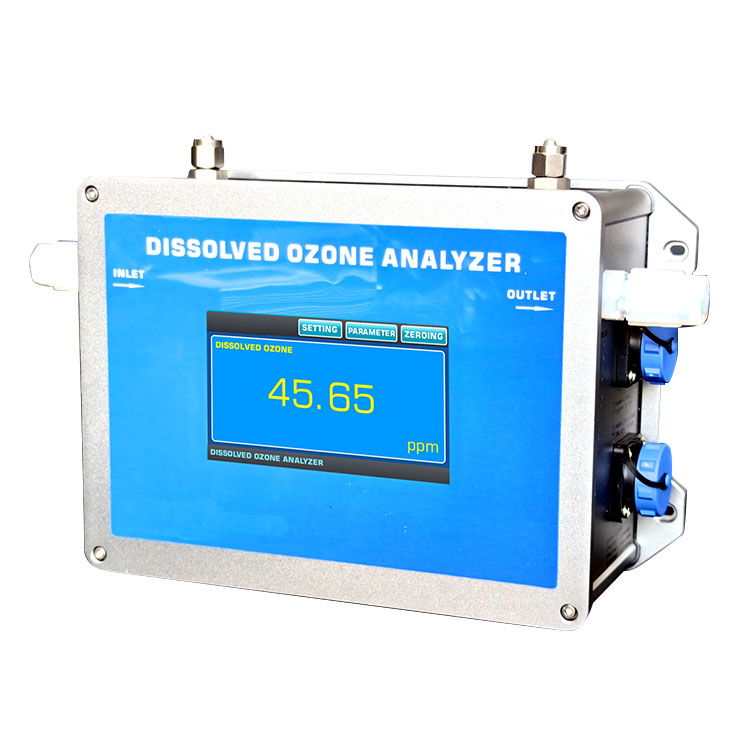

용해 된 오존 분석기

용해 된 오존 분석기

탐지 원리 : 수돗물, 순수한 물 또는 반도체 산업에서 용해 된 오존 수 농도의 분석 및 검출에 사용되는 UV 이중 경로 흡수 방법.

측정 범위 : 0-20ppm; 0-50ppm; 0-100ppm; 0-120ppm; 0-180ppm; 0-200ppm.

제품 기능 :이 UV 용해 된 오존 분석기에는 내부 광원 자동 조정 기능이있어 제로 포인트의 안정성을 보장하기 위해 제로 포인트의 기준 조명 데이터를 기반으로 LED 라이트 소스의 밝기를 실시간으로 조정할 수 있습니다. 이 UV 광학 오존 수 농도 분석기는 수돗물, 순수한 물 또는 반도체 산업에서 용해 된 오존 수 농도의 분석 및 검출에 주로 사용되는 용해 된 오존 수관 파이프 라인에 병렬 또는 직렬로 연결될 수 있습니다.

이 용해 된 오존 분석기는 UV 광원과 함께 자동 조정 시스템 기능을 가지고 있으며, 이는 기준 조명 데이터에 따라 UV LED 광원의 밝기를 실시간으로 조정하여 일정한 제로 포인트 데이터를 유지하여 제로 포인트의 안정성을 보장 할 수 있습니다. 우리 회사의 특허 제품입니다. 이 UV 광학 오존 수 농도 분석기는 24 시간 동안 멈추지 않고 지속적으로 작동 할 수 있습니다.

용해 된 오존 분석기 - 제품 개요

용해 된 오존 농도 분석기는 자외선 분광 광도계를 사용하여 초소 수 또는 일정한 탁도수에서 오존 함량을 직접 측정 한 것입니다. 사용자 정의 가능한 버전은 HF이며 20% Hydrofluoric Acid Ozone 수용액에 사용할 수 있습니다. 오존 수와 접촉하는 재료에는 PTFE, FFPM, PFA 및 석영 또는 사파이어가 포함됩니다. Uvoz-180W 용해 된 오존 수 농도 분석기에는 입구와 출구가 장착되어 있으며 터치 스크린 작동 인터페이스가 장착되어 있습니다. 출력은 4-20MA 및 RS-485 신호 라인으로 PLC에 직접 연결됩니다.

용해 된 오존 농도 분석기는 UV 광원을 갖는 자동 조정 시스템 기능을 가지고 있으며, 이는 기준 조명 데이터에 따라 UV LED 광원의 밝기를 실시간으로 조정하여 일정한 제로 포인트 데이터를 유지하여 제로 포인트의 안정성을 보장 할 수 있습니다. 우리 회사의 특허 제품입니다. 이 오존 분석기는 24 시간 동안 멈추지 않고 지속적으로 작동 할 수 있습니다. 이 오존 농도 분석기의 우수한 안정성은 진정한 듀얼 빔 광학 시스템과 매우 긴 자외선 LED 광원을 사용하여 달성됩니다.

용해 된 오존 농도 분석기의 쉘은 스플래쉬 교장 설계, 보호 레벨 : IP65, 크기 : 260x160x90mm (WXHXD) 및 약 3 킬로그램의 알루미늄 쉘입니다. 이 용해 된 오존 수 농도 분석기는 뒷면에 후크 설계와 함께 벽을 장착 할 수 있습니다. 설치가 필요한 경우 4 개의 장착 브래킷이 제공됩니다.

용해 된 오존 수 농도 분석기의 입구 유량은 200-300ml/분입니다. 유량 제어가 필요한 경우 용해 된 오존 수 농도 분석기의 배출구에 스로틀 밸브 또는 유량계를 설치해야합니다. 이 스로틀 밸브는 센서 뒤에 배치되어야합니다 (결코 앞에는 절대 없습니다! 흡입구에 스로틀 밸브를 설치하면 거품이 생성되므로 물 기포가있는 오존 물이 용해 된 오존 워터 분석기로 들어가는 데 엄격히 금지됩니다).

용해 된 오존 수 농도 분석기의 흡입수의 청결을 유지하고 용해 된 오존 워터 분석기의 내부 센서의 청결을 유지해야합니다. 2 주마다 용해 된 오존수 농도 분석기의 제로 포인트를 교정하는 것이 좋습니다. 제로 포인트를 교정 할 때는 오존이나 색상이없는 깨끗한 물을 도입해야합니다.

용해 된 오존 분석기 - 제품 기능 :

테스트 방법 : 이중 경로 UV 흡수 방법, 장거리 광원 시스템, 높은 측정 정확도.

측정 원칙 : Lambert Beer Law에 따르면, 정확한 측정은 광도 흡수의 원리를 통해 수행됩니다.

측정 범위 : 0-20ppm; 0-50ppm; 0-100ppm; 0-120ppm; 0-180ppm; 0-200ppm.

광원 시스템 : 3 년의 무료 보증이있는 외래 장거리 자외선 광원 시스템 (파장 253.7nm).

사용법 : 방수 항공 플러그 터미널이 장착 된 실내 설치 및 사용.

라이트 풀 시스템 : 별도의 라이트 풀 기술, 누출이없고, 고압 저항 및 고 유량 샘플링 액체 충격에 대한 저항.

지능형 보상 : 자동 제로 조정 및 자동 광원 보상 기능이 장착되었습니다.

작동 방법 : 수동으로 제로화 할 수 있으며 제로 연결 중에는 기기에 오존 수용액이 없도록해야합니다.

디스플레이 장치 : MG/L, PPM 옵션.

데이터 표시 : 고화질 컬러 터치 스크린.

출력 기능 : 4-20MA, RS485 통신.

자동 제로 조정 : 기준 조명 데이터를 기반으로 자외선 LED 광원의 밝기를 조정하여 일정한 제로 포인트 데이터를 유지하여 제로 포인트의 안정성을 보장 할 수 있습니다.

다중 버전 :

일반 버전은 수돗물과 정제수에 사용됩니다.

HF 버전은 20% 하이드로 플루오르 산 오존 수용액에 사용될 수 있습니다.

용해 된 오존 분석기 - 제품 구조 및 구성

【1 m 벽 마운트 설치 치수

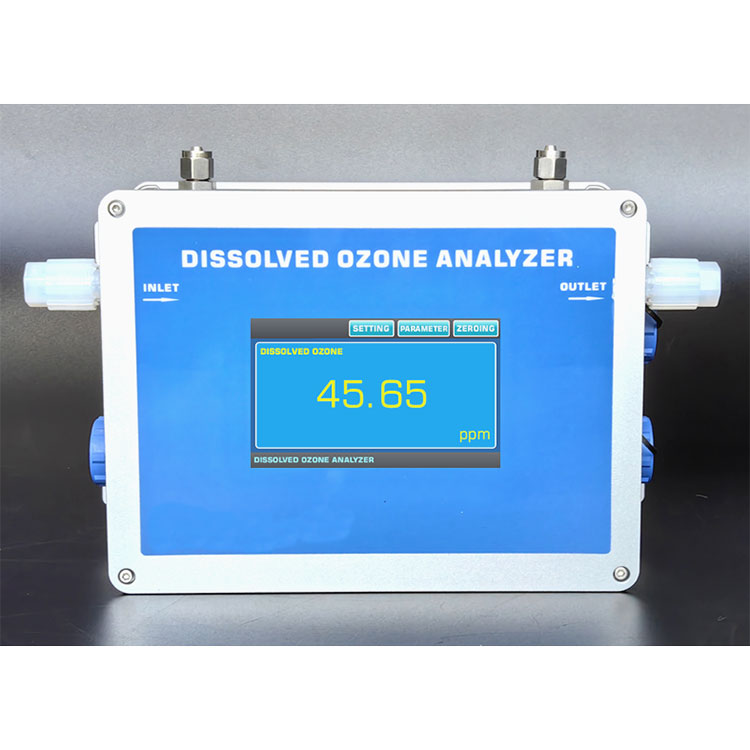

【2 panel 디스플레이 패널 및 디스플레이 화면

【3 in 전력 입력, 신호 출력, 흡입구 및 출구

전원 입력 :

신호 단자 출력 :

Distplay Signal Terminal : 원격 디스플레이 신호를 연결하는 데 사용됩니다 (이 시스템은 이미 디스플레이 화면이 있습니다)

UV 용해 된 오존 워터 분석기 위의 가스 인터페이스는 압축 공기 인터페이스에 사용됩니다. 오존수의 온도가 너무 낮은 경우 기기의 내부 오존 워터 파이프 라인의 응축을 방지하기 위해 기기에 압축 공기를 도입하는 것이 좋습니다.

용해 된 오존 분석기 - 제품 연결 프로세스 다이어그램

용해 된 오존 분석기 - 양압 분기 샘플링 연결 다이어그램

(이 연결 프로세스를 분할 샘플링에 사용하는 것이 좋습니다. 유량계는 용해 된 오존 워터 분석기의 배출구에 설치해야합니다.)

용해 된 오존 분석기, 음압 워터 펌프 샘플링 연결 다이어그램

(이 연결 프로세스를 분할 샘플링에 사용하는 것이 좋습니다. 유량계는 용해 된 오존 워터 분석기의 배출구에 설치해야합니다.)

참고 : 용해 된 오존 워터 유량계의 제조업체는 표준 구성 액세서리이며, 음압 워터 펌프는 선택적 제품입니다. 제조업체와 상담하여 별도로 구매할 수 있습니다.

참고 : 디스플레이 버전이 없으면 제조업체는 유선 터치 스크린 액세서리를 별도로 구성합니다 (2 미터 이내에 와이어 길이)

용해 된 오존 분석기 - 기술 매개 변수 :
