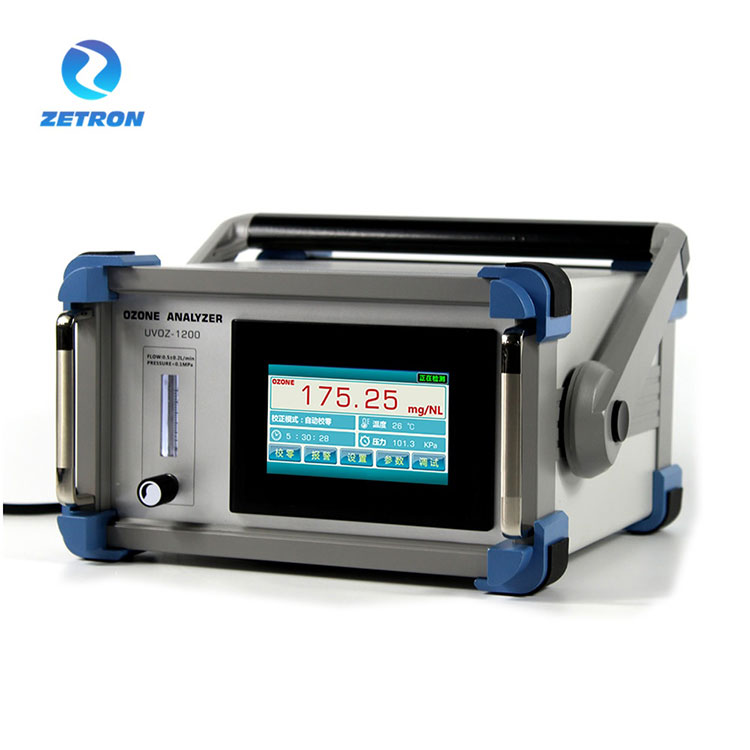

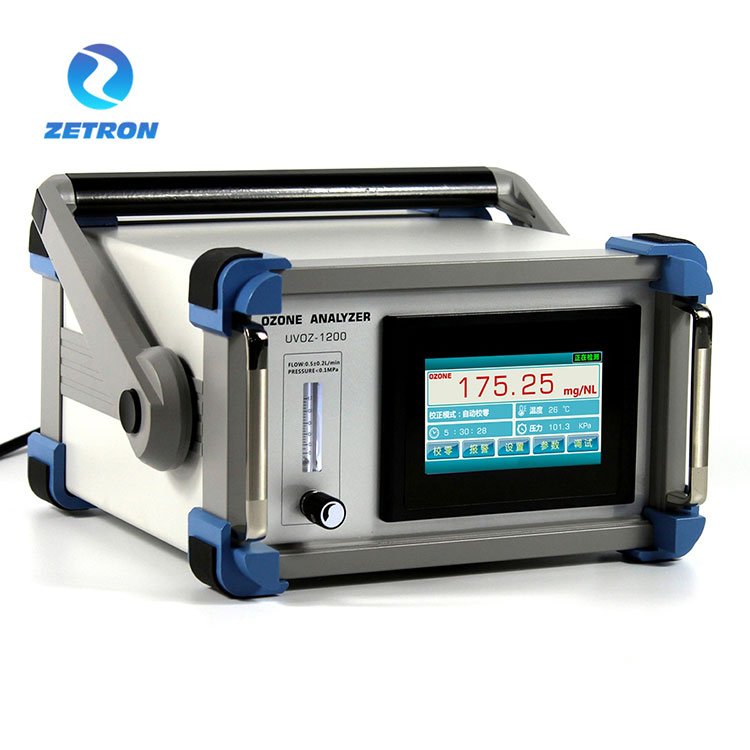

UV 오존 검출기

일반적인 설명

UV 오존 검출기는 공기 또는 산소에서 오존 함량을 측정하기위한 마이크로 프로세서 기반 듀얼 빔 광도계 (UV 254 nm)입니다.

샘플 가스의 오존 함량을 평가하기 위해 Theuvozone 검출기는 측정 채널의 UV 방사선, 기준 채널의 UV 방사선, 온도 및 큐벳의 압력을 측정합니다.

오존 분석기에는 터치 스크린 작동 인터페이스가있어 실시간 오존 농도를 보여줍니다. 터치 스크린에는 압력 및 온도 보상 디스플레이도 있습니다. 고농도 (g/nm3) 범위의 경우, 흐름 입력의 기능이 있으며, 이는 오존 생성기의 출력을 실시간으로 표시 할 수 있습니다. 핵심 구성 요소는 높은 광 전송 쿼츠를 사용하여 장거리 UV 광 시스템을 채택하여 감지 정확도에 영향을 미치는 것을 방지합니다. 장비가 지속적으로 24 시간 연속적으로 작동 할 수 있도록 제로 연결시 오존 입력을 닫을 필요는 없습니다.

오존 농도는 오존의 중량%(%WT/WT), 정상 입방 미터의 샘플 가스 (G/NM3) 또는 PPMV (AQ : G/M3 또는 PPM) 당 오존의 중량으로 표시됩니다. 농도 단위는 작동 중에 변경 될 수 있습니다.

추가 수정 가능한 매개 변수는 다음과 같습니다.

압력 디스플레이 단위 (KPA)

알람 매개 변수 (높은/낮은 임계 값)

캐리어 가스의 특성 : 공기 또는 산소 (PSA 포함)

RS-485 인터페이스 매개 변수

4-20MA 신호 출력

설치 및 전원 연결

샘플 가스 연결의 경우 6 x 4 mm PTFE 튜브를 사용해야합니다 (요청시 제공 할 것). 샘플 가스는 샘플 가스 필터 ( "in")를 통해 연결해야합니다. 농도 측정의 시간 지연은

a) 샘플 가스의 유량,

b) 분석기로의 튜브 길이,

c) 튜브의 단면 (튜브 6x4 mm 더 이상 권장하지 않는 것이 좋습니다!),

d) 분석기 자체의 시간 지연. 권장되는 유량에서 .2 ~ 1 l/분 시간 지연은 2 ~ 0.4 초이며 6 x 4 mm 튜브 길이는 2m입니다.

다음 도면은 가능한 구성을 보여줍니다.

샘플링 방법 : 양압 샘플링;

디스플레이 인터페이스 : 4.3 인치 터치 스크린 작동 인터페이스;

내용 인터페이스 : 오존 농도, 온도, 압력;

보조 기능 : 온도 보상, 압력 보상;

디스플레이 장치 : G/NM3, MG/NL 옵션;

디스플레이 해상도 : 0.01g/nm3;

가스 유량 : 0.5L ± 0.2L/분;

입력 압력 : <0.1mpa;

농도 오류 : 최대 0.5% Fs;

선형 오류 : 최대 0.5% Fs;

제로 드리프트 : <± 0.3%. FS;

반응 시간 : ≤ 1 초;

환경 온도 : -30 ~ 80 ℃;

파이프 라인 인터페이스 방법 : 빠른 조임 (스테인리스 스틸);

우회 샘플링 직경 : φ 6 (6mm * 4mm);

의사 소통 방법 : RS-485;

출력 모드 : 4-20MA (활성);

전원 공급 장치 : 24V DC;

크기 : 120mm (높이) × 160mm (너비) × 60mm 깊이;

참고 : 1mg/l = 1g/m3 = 467ppm;

무료 보증 : 24 개월 (호스트의 경우);

표준 구성 : 방지 유량계, 오존 배기 파괴자, 오존 섭취 (먼지) 필터.

제품 기능 :

측정 기능 : 제로 포인트 자동 조정 기능을 갖춘 특허 기술, 이중 경로 자외선 흡수 원리, 외래 장기 자외선 LED 광원, 연속 작동, 탐지 농도의 안정성을 보장합니다.

테스트 방법 : 이중 경로 UV 흡수 방법, 장거리 광원 시스템, 높은 측정 정확도.

측정 원칙 : Lambert Beer Law에 따르면 정확한 측정은 광도 흡수 원리를 통해 이루어집니다.

광원 시스템 : 2 년의 무료 보증으로 외래 장거리 자외선 광원 시스템 (렌즈가있는 자외선 LED 광원).

사용법 : 방수 항공 플러그가 장착 된 실내에서 설치하고 사용하는 것이 좋습니다.

라이트 풀 시스템 : 별도의 라이트 풀 기술, 누출이 없음, 고압 저항 및 고 유량 샘플링 가스 충격에 대한 저항.

지능적 보상 : 자동화와 함께 온도 및 압력 보상 및 디스플레이 내장 내장

구조

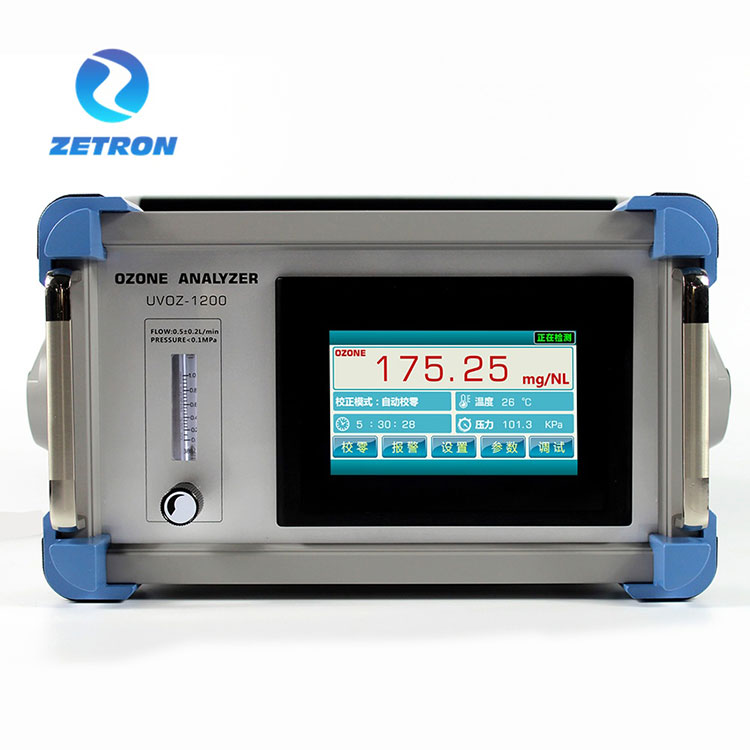

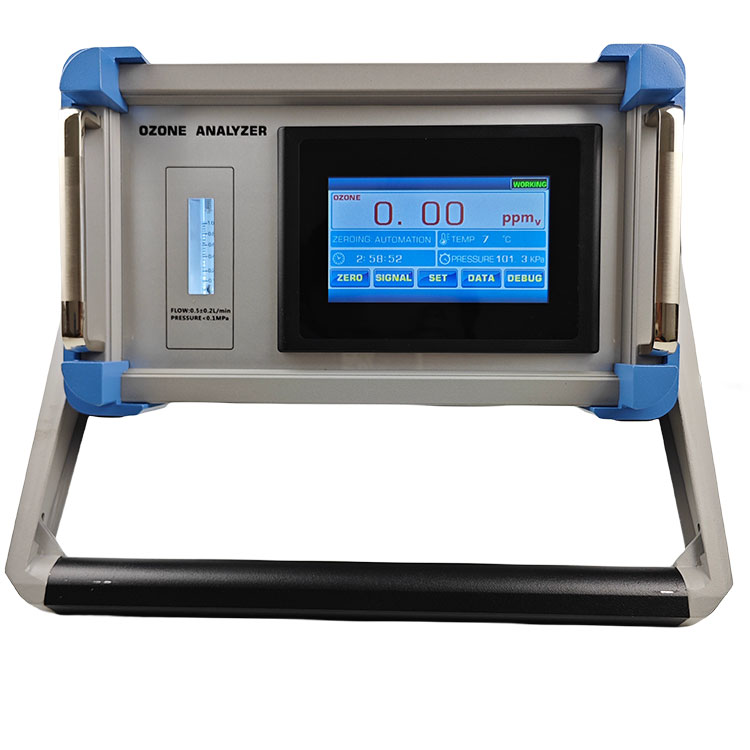

디스플레이 패널 및 디스플레이 화면

전력 입력, 신호 출력, 오존 입구, 오존 출구

전원 입력 :

신호 단자 출력 :

연결 및 프로세스

UV 오존 검출기, 병렬 브랜치 샘플링 연결 다이어그램

(참고 : 오존 배기 파괴 장치를 통과 한 후이 연결 프로세스, 별도의 샘플링 및 대기를 배출하는 것이 좋습니다.)

UV 오존 감지기, 시리즈 샘플링 연결 다이어그램

(참고 :이 연결 프로세스를 사용할 때는 오존 생성기의 아울렛 파이프 라인의 압력이 안정적이어야합니다. 내장 압력 송신기 보정은 감지 된 오존 농도 값이 특정 범위 내에서 변동하게됩니다.)

모델 : UV 오존 검출기

측정 범위 : 0-300G/NM3

선택적 범위 : 0-300G/NM3, 0-100G/NM3, 0-50G/NM3;

광원 수명 : 약 30000-50000 시간;
