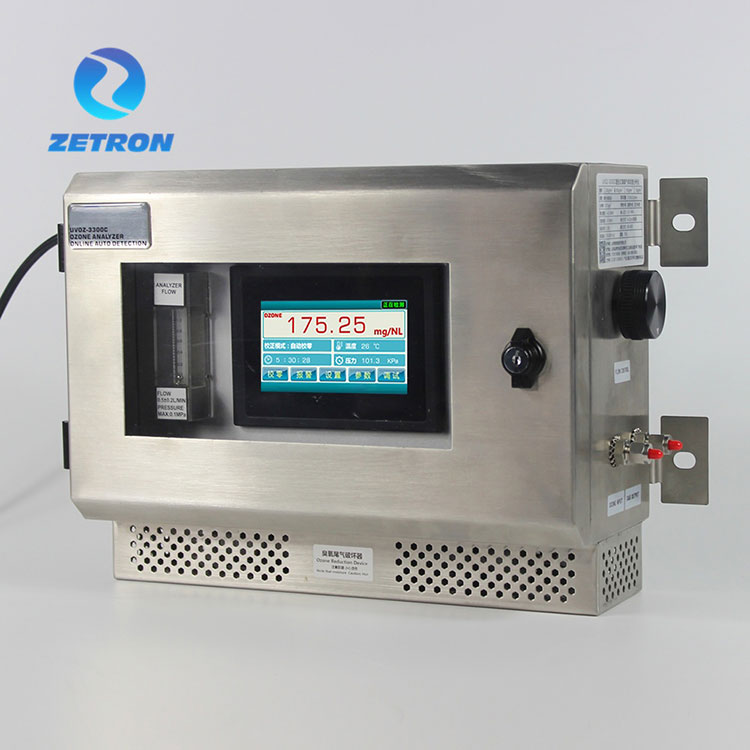

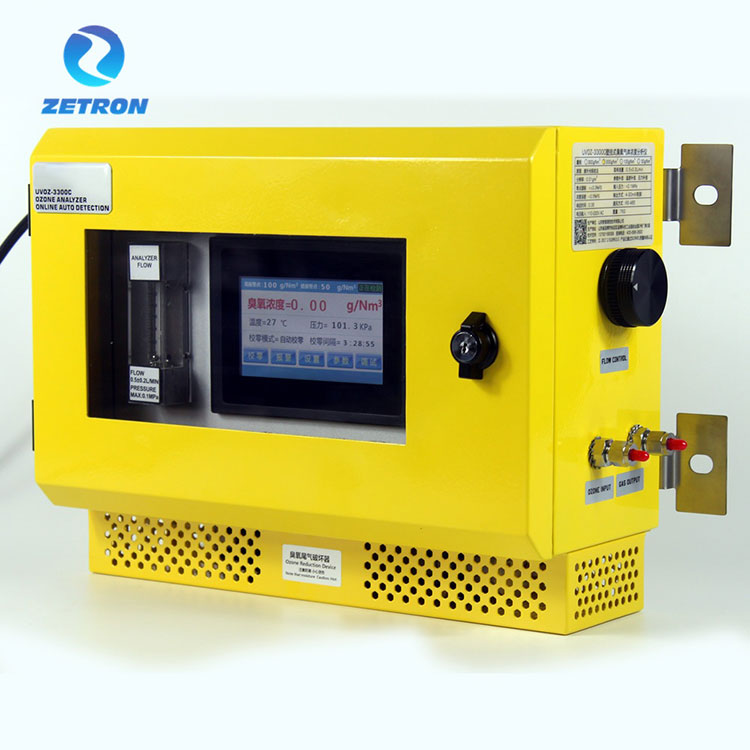

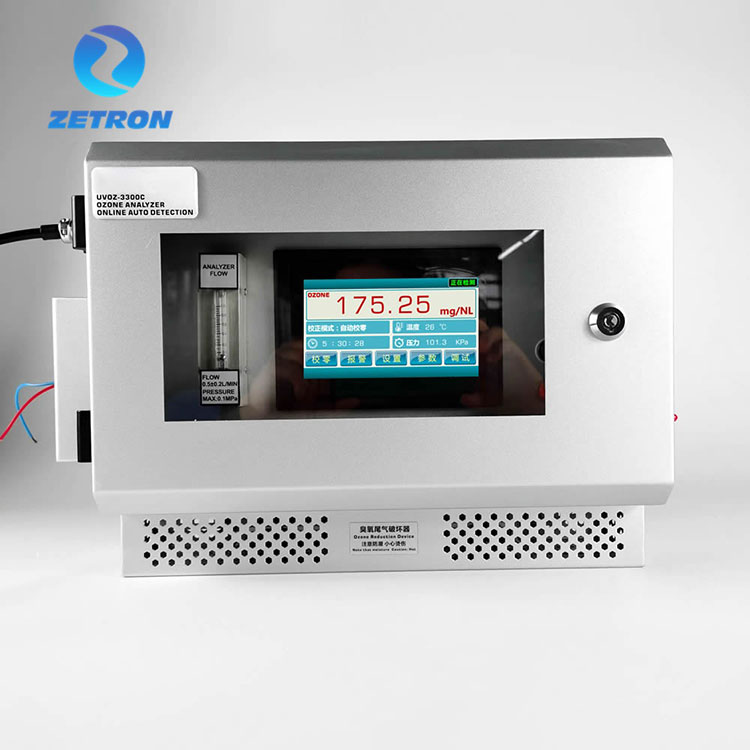

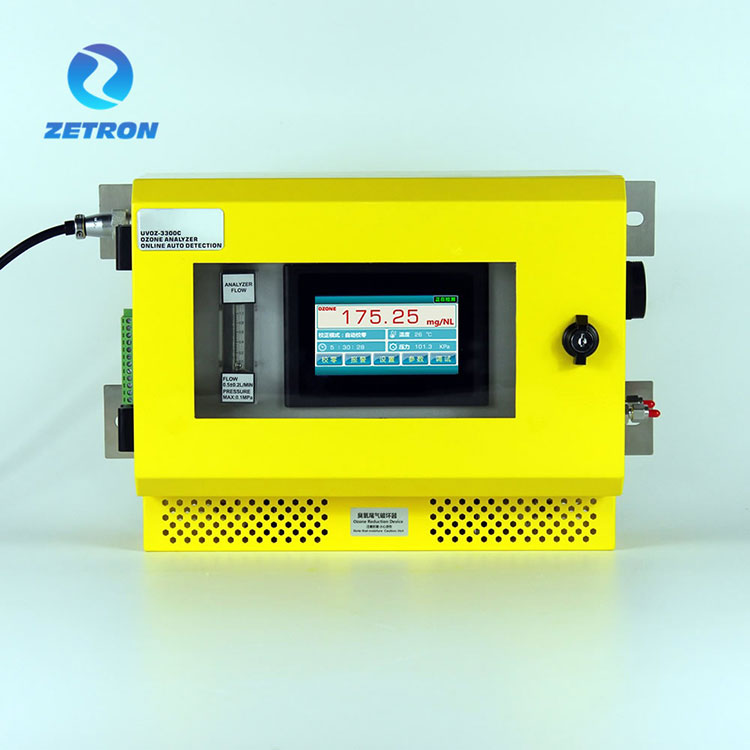

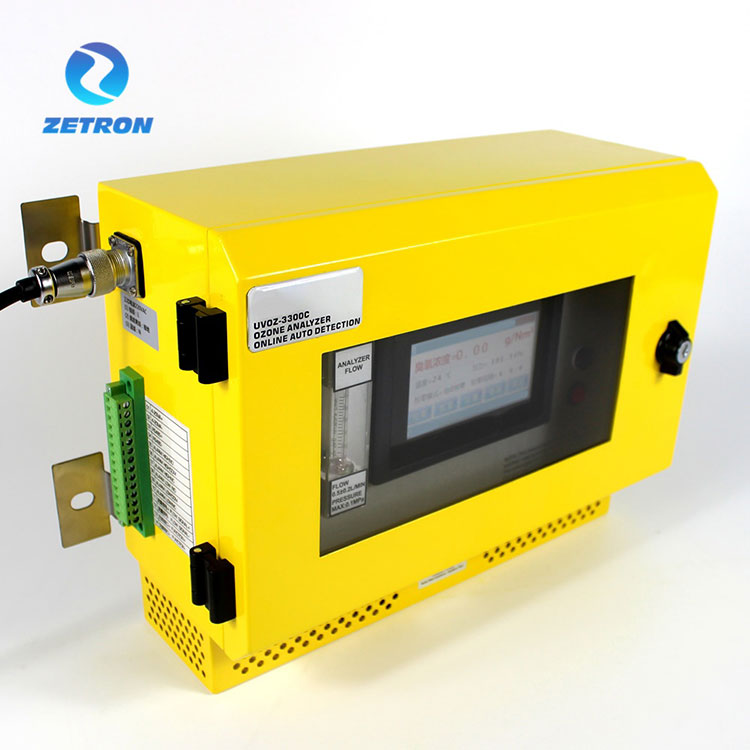

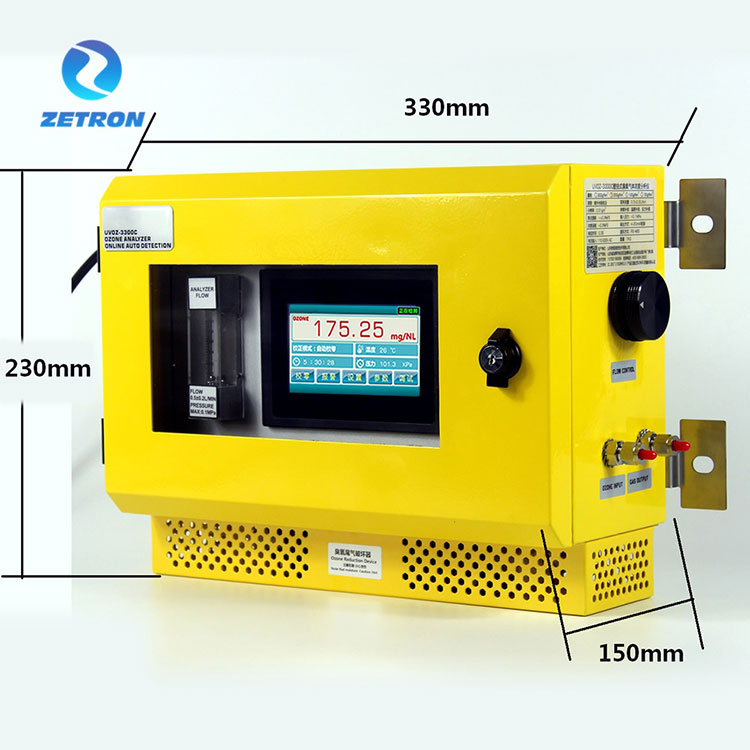

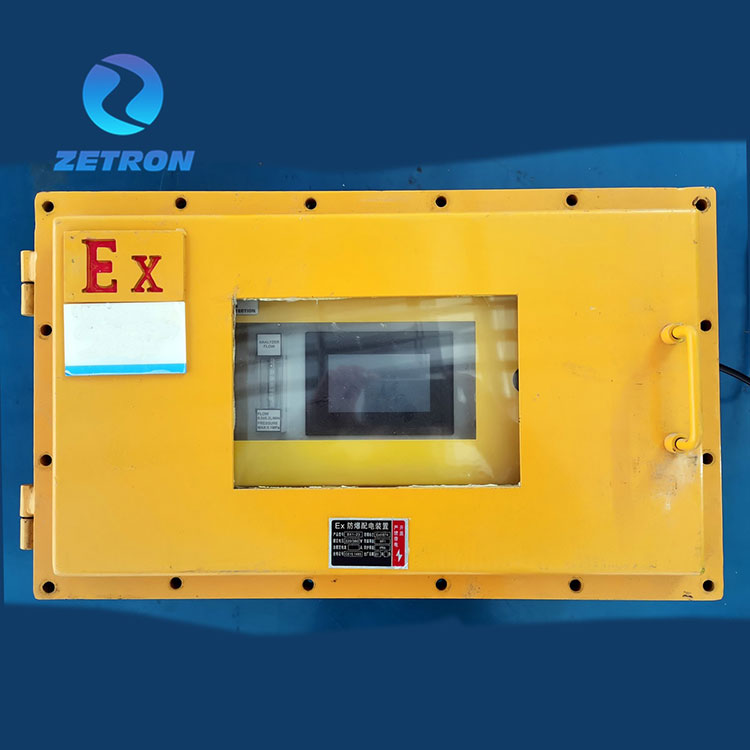

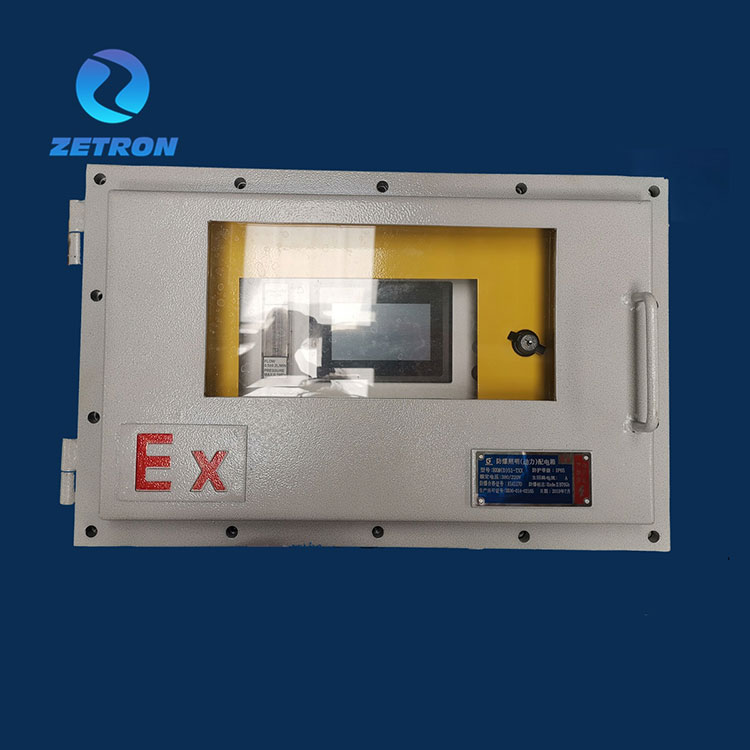

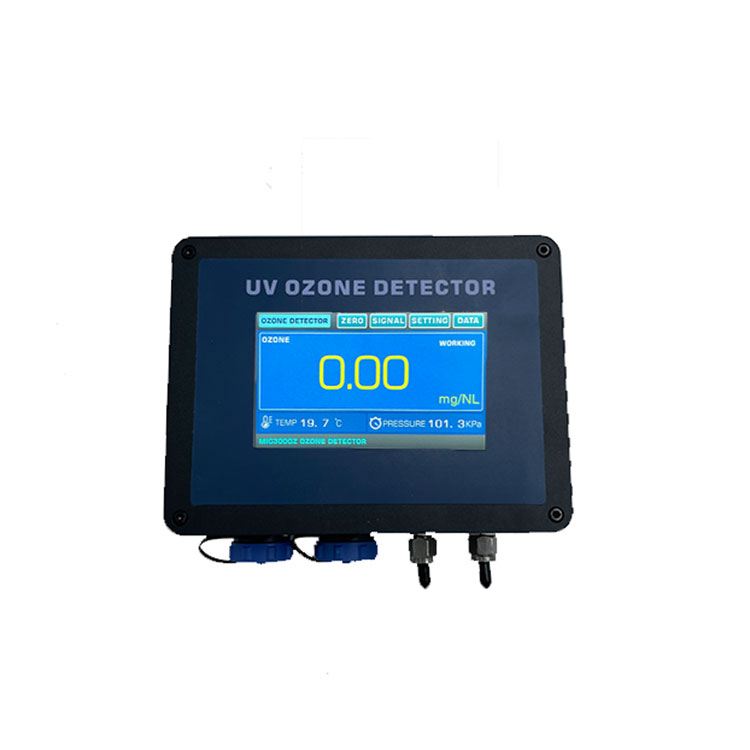

벽에 장착 된 오존 분석기

Lambert Bill의 법칙에 기초하여, 현재 오존 농도를 계산하기 위해 UV 흡수 전과 후 광 신호 강도의 변화를 측정함으로써의 분석기.

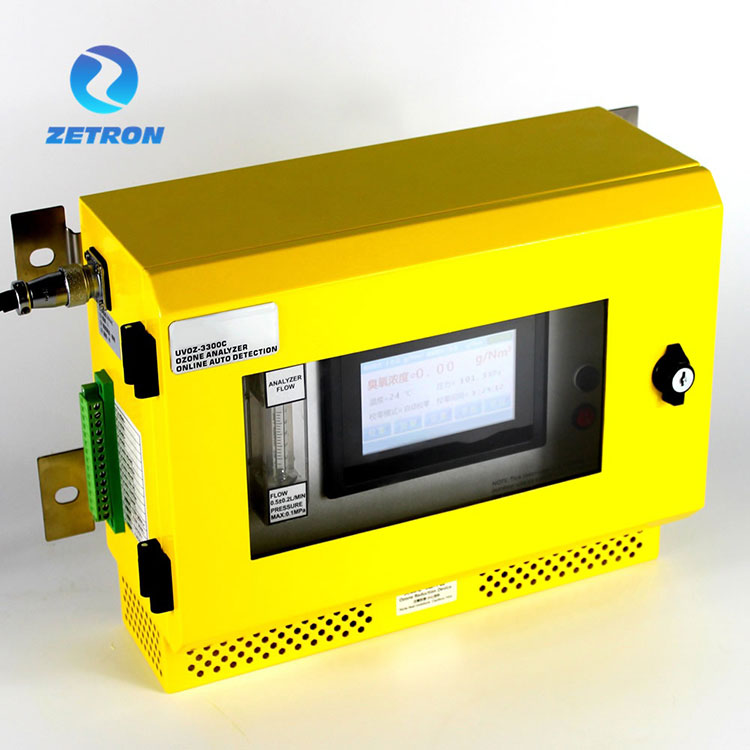

벽에 장착 된 오존 분석기에는 터치 스크린 작동 인터페이스가있어 실시간 오존 농도를 보여줍니다. 터치 스크린에는 압력 및 온도 보상 디스플레이도 있습니다. 고농도 (g/nm3) 범위의 경우, 흐름 입력의 기능이 있으며, 이는 오존 생성기의 출력을 실시간으로 표시 할 수 있습니다. 핵심 구성 요소는 높은 광 전송 쿼츠를 사용하여 장거리 UV 광 시스템을 채택하여 감지 정확도에 영향을 미치는 것을 방지합니다. 장비가 지속적으로 24 시간 연속적으로 작동 할 수 있도록 제로 연결시 오존 입력을 닫을 필요는 없습니다.

오존 농도는 영숫자 디스플레이에서 샘플 가스 (g/nm3)의 정상 입방 미터당 오존 그램의 오존 (%WT/wt), 오존 그램으로 표시됩니다. 농도 단위는 작동 중에 변경 될 수 있습니다.

추가 수정 가능한 매개 변수는 다음과 같습니다.

압력 디스플레이 단위 (KPA)

알람 매개 변수 (높은/낮은 임계 값)

캐리어 가스의 특성 : 공기 또는 산소 (PSA 포함)

RS-485 인터페이스 매개 변수

4-20MA 신호 출력

선택적 범위 및 작업 모드

 기술적 기능

구조

전원 입력 ：

경보 Singal 출력

Singal 출력

연결 및 프로세스

오존 분석기 활성 압력 샘플링 프로세스 다이어그램

작동 지침

【1 us. 사용 조건

이 분석기는 실내 설치 및 작동에 사용됩니다. 5 분 동안 예열 한 다음 한 번 제로화하는 것이 좋습니다. 온라인으로 24 시간 동안 사용할 수 있습니다. 사용할 때 전력과 환경의 안전에주의를 기울이십시오. UV LED 광원 모니터링 시스템이 장착되어 있으며 광원의 밝기에 따라 시스템이 조정됩니다. 오존이없는 편차가없는 경우 수동으로 제로화하여 청소할 수 있습니다. 때때로 제로 편차가 발생하여 무시할 수 있습니다.

【2 ca주의 사항

this이 오존 분석기는 실내에 사용되며 환경은 환기, 건조, 다른 부식성 가스가 없어야합니다. 특히, 암모니아, 염화수소, 황화수소 및 기타 가스가있는 경우 부식으로부터 적시에 보호되어야합니다. 이 조건으로 인한 모든 문제는 무료 보증 내에 있지 않습니다.

clean 및 건조 오존 가스가 보장되어야합니다. 필요한 경우 습한 장소 나 오일, 먼지, 필터 (연도 가스 필터) 및 제습기 (전자 응축기)로 오존 가스의 농도를 감지하는 경우 기기 입구에 설치해야합니다. 그렇지 않으면이 조건으로 인한 모든 문제는 무료 보증 내에 없습니다.

배기 가스 구축함 출구를 메인 파이프 라인에 연결하는 것이 엄격하게 금지되며 배기 가스를 비우거나 파괴해야합니다.

gisment 기기가 오랫동안 사용되지 않으면 히터를 정기적으로 전기화하고 계측기를 수분에 보관해야합니다.

작업 상태의 exhaust 가스 구축함은 열정적이며 직접적인 손길을 엄격히 금지합니다. 수분 단열이 오랫동안 오랫동안 배기 가스 구축함에주의를 기울이면 유효하지 않습니다. 콘센트에서 오존 가스 오버플로가 발견되면 제조업체에 문의하여 교체하십시오.

inlet 입구 연결 파이프는 PTFE 재료를 사용해야합니다.

⑦ 제조업체의 에어 필터는 먼지 입자 만 필터링 할 수 있습니다. 사용자가 오일 미스트, 워터 미스트 및 기타 매체로 오존 가스를 감지 해야하는 경우 제조업체에 연락하여 전처리 장치를 사용자 정의하십시오.

C. 작동 인터페이스

(고농도 0-300G/NM3 0-200G/NM3 0-100G/NM3 0-50G/NM3)

기본 인터페이스 정상 디스플레이 기능

"Working", "Calibration"및 "Error"는 기본 화면 디스플레이 인터페이스의 오른쪽 하단에 표시됩니다.

● 작동 : 테스트 상태를 실행합니다

● 제로 잉 : 계측기는 캘리브레이션이 제로 작동 중입니다

● 오류 : 오존 분석기 고장. 제조업체에 제 시간에 문의하십시오.

●로드 : 기기가 켜진 후 핫 머신에 로딩 상태가 표시됩니다.

제로잉 메뉴

사용자는 상황에 따라 "수동 제로 교정"과 "자동 제로 교정"모드 중에서 선택할 수 있습니다.

자동 제로 교정 간격 시간은 사용자가 요구에 따라 설정할 수 있습니다.

오존 농도 값이 1000g/nm3 이상으로 감지되면 제조업체는 24-96 시간의 자동 제로 교정 시간을 권장합니다.

오존 농도 값 ≤100g/nm3을 감지 할 때 제조업체는 8-12 시간의 자동 제로 교정 시간을 권장합니다.

트리거시 "수동 제로 교정 한 번"버튼은 오존 가스 농도 분석기에서 캘리브레이션 작업을 수행합니다.

신호 메뉴

사용자는 상황에 따라 "높은 경보 지점"및 "낮은 경보 지점"을 설정할 수 있습니다. 두 세트의 릴레이 신호 출력이있는 계측기에서 사용자는 두 세트의 NO, COM, NC 릴레이 신호를 연결할 수 있습니다.

릴레이 신호를 사용하는 경우 릴레이 신호는 220VAC의 릴레이 신호에 직접 액세스하기 위해 최대 24V.Try의 DC 전력 입력이어야합니다.

설정 메뉴

에이. 사용자는 "온도 보상"을 설정하여 값을 "개방"및 "닫기"위치로 가져올 수 있습니다.

비. 사용자는 "압력 보상"을 설정하여 오존 농도 계산을 통해 "열린"및 "닫기"위치에 값을 가져올 수 있습니다. 이 기기 압력 송신기는 펌핑 샘플링 및 활성 압력 보상을 지원합니다.

기음. 사용자는 상황에 따라 아래와 같이 단위를 선택할 수 있습니다.

추가 설명 :

g/nm3 & g/m3 ntp의 단위는 표준 온도 (아마도 20 ℃ 아마도)와 표준 압력 (101.325 kPa) .g/m3 NTP에서 오존 농도를 의미합니다.

(NTP- 정상 온도 및 압력, STP- 표준 온도 및 압력) 찾고

G/NM3은 국제 표현의 표현입니다. 디스플레이는 국제 관행을 따르고 G/NM3 농도의 발현 모드를 채택합니다.

메뉴 데이터

매개 변수 메뉴의 기본 화면을보십시오.

매개 변수 메뉴의 데이터 값은 오존 분석기의 성능을 평가하기 위해 제조업체의 기술 인력이 사용하는 매개 변수 표시기와 동일합니다. 이 매개 변수 페이지는 오존 분석기가 정상적인 감지 및 디스플레이 상태인지 여부를 결정하는 데 사용되는 이중 경로 자외선 흡수 오존 분석기의 다양한 매개 변수를 표시합니다.

● UVLED-R : 반응은 가스 광 강도 매개 변수가없는 UV 광원입니다.

● UVLED-M : 검출 챔버 (광 셀)를 통과 한 후 UV 광원의 광 강도 매개 변수.

● Data-Zero 및 Data-ABSR은 Bill Lambert Law 및 프로그램 알고리즘에 따라 Ozone Analyzer에서 얻은 매개 변수 데이터 값입니다.

시스템 상태 : "정상"및 "오류"는 오존 분석기가 계측기 매개 변수 계산에 따라 정상적으로 작동 할 수 있는지 판단 할 수 있습니다.

● THELED-SVALUE는 현재 농도의 변화에 ​​따라 오존 가스 농도 센서 데이터를 다시 교환하는 사용자의 능력입니다.

기준 비율은 가스에 노출되지 않은 경우 현재 자외선 LED 광원의 강도를 반영합니다.

기준 값은 제로 교정 중에 가스를 통과하지 않고 자외선 LED 광원의 조명 강도의 매개 변수를 반영합니다.

자동 조정 기능 : 기기 배경은 캘리브레이션이없는 동안 자외선 LED의 밝기 (참조 값)를 기록합니다. 자외선 LED의 밝기가 개발되면 시스템은 자외선 LED의 밝기를 자동으로 수정하여 오존 가스 농도 센서의 제로 포인트가 특정 범위 내에서 자동으로 조정되어 제로 포인트 편차를 효과적으로 피할 수 있습니다.

디버그 메뉴

디버깅 모드 메뉴는 기본 설정 및 매개 변수 조정을위한 것입니다. 사용자는 비밀번호 오류가 특정 시간에 도달하면 비밀번호 메뉴를 입력하려고 시도하지 않습니다. 계측기는 블루 스크린으로 자동으로 잠겨 있습니다.

이 작동 배경 인터페이스 및 설정은 "농도 계수", "UV 램프 밝기", "4-20ma 값", "온도", "압력", "광전자 수신기 매개 변수", "수정 값", "제로 값으로의 반환"과 같은 오존 분석기의 매개 변수를 수정하고 수정할 수 있습니다.

【4 instr 커뮤니케이션 지침

● 4-20ma 싱달 출력

4-20ma 신호 출력은 활성 출력입니다. 사용자는 단일 칩 컴퓨터 또는 PLC와 같은 데이터 수집 장비에 직접 액세스 할 수 있습니다. 4-20ma 신호 포트에 전압을로드하지 마십시오.

● RS-485 커뮤니케이션 (선택 함수)

참고 : 터치 스크린 디스플레이의 주소 설정!

● RS-485 커뮤니케이션 (선택 함수)

통신 모드 ： Modbus-RTU (RS－485) ；

커뮤니케이션 매개 변수 ： 9600, 8, n, 1 ；

데이터 형식 ： 16 진수 수신, 16 진수 보내기

레지스터 값 읽기 :

반환 데이터

쓰기 레지스터 ：

반품 값 :

7. 유지 보수

정상적인 사용에서 실제 서비스 수명은 사이트 환경에 따라 다릅니다. 반품 공장으로 18 개월마다 한 번씩 분석기를 보정하는 것이 좋습니다 (교정은 무료이며 사용자는 반품 및 운송 수수료를 부담합니다). 가혹한 환경에서는 테스트 데이터의 유효성을 보장하기 위해 12 개월마다 한 번씩 센서를 보정하는 것이 좋습니다. 다음과 같은 유지 보수 항목 :

(1) 흡기 시스템에 누출이 있는지 여부; 가스 연결 파이프 착용 여부; 커넥터가 고정되는지 여부.

(2) 전원 공급 장치 라인 및 소켓의 느슨한 또는 파손이 없습니다.

(3) 분석기 내부에 누출이 있는지 여부, 오존 가스 냄새를 맡을 수 있는지 여부.

(4) 다른 비정상적인 문제.

위의 문제가 발생하면 가능한 빨리 제조업체에 알려주십시오.

8.주의

A. 장비를 분해하고 조립하는 것은 엄격히 금지되어 있습니다. 라벨은 사용중인 상태로 유지되어야합니다. 그렇지 않으면 보장이 없습니다.

B. 유지 보수에는 전문가가 있어야합니다.

C. 임의로 분해하지 말고 장비를 열 때 불필요한 손상을 피하십시오.

D. 장비를 깨끗하게 유지하고 화면을 긁지 않도록 단단한 물체로 화면을 터치하지 마십시오.

E. 전원 공급 장치를 끄고 장비가 가까워지면 수분을 방지하십시오.

F. 비정상적인 상황의 경우 전원 공급 장치를 끄고 가스 소스를 즉시 차단하고 제 시간에 제조업체에 문의하십시오.

9. 스토리지

기기는 앰비언트 온도가 80%를 초과하지 않는 상대 습도의 주변 온도를 갖춘 잘 통풍이 잘되고 건조 및 비정형 환경에 저장되어야합니다. 상대 습도가 80% 이하의 샘플링 가스와 가스 온도는 －50 ° 80 ℃이어야합니다.

10. 타당성의 기간

제품의 수명은 전자 장치의 노화 정도에 따라 다릅니다. 노화 전자 장치를 교체 한 후 제품을 정상적으로 사용할 수 있습니다.

테스트 범위 ：	□ 0-300G/NM3	□ 0-200G/NM3	□ 0-100G/NM3
	□ 0-50g/nm3	□ 0-1000ppm
디스플레이 해상도 :	□ 0.01g/m 비고 ： 1mg/l = 1g/m3 = 467ppm
디스플레이 장치 ：	□ g/nm3 □ mg/nl □%wt
샘플링 방법 :	□ 활성 압력 샘플링 □ 펌핑 샘플링
컨텐츠 인터페이스 :	□ 오존 농도 □ 온도 보상
	□ 압력 보상
광원 수명 ：	약 30000-50000 시간
디스플레이 인터페이스 :	4.3 인치 터치 스크린 작동 인터페이스
보조 기능 :	온도 및 압력 보상
샘플링 흐름 ：	0.5L ± 0.2L/분
입력 압력 ：	<0.1mpa
집중 오류 :	<0.3 s fs
라인 편차 :	<0.2 s fs
제로 드리프트 ：	<± 0.3%.fs
응답 시간 :	신호는 0.03s이며, 표시는 0.3 S입니다.
주변 온도 :	-20 ～ 50 ～
시리즈 연결의 구경 샘플링 :	우회 샘플링 φ6 (6*4mm 빠른 트위스트 인터페이스) 우회 샘플링 φ8 (8*6mm 빠른 트위스트 인터페이스)
커뮤니케이션 모드 ：	RS-485
출력 모드 ：	4-20MA
릴레이 신호 :	높은 경보, 낮은 경보
전원 공급 장치 :	AC 110-220V -2
차원:	230mm (높이) × 330mm (너비) × 150mm (깊이)
표준 구성 :	□ 방부제 유량계 □ 필터   □ 오존 테일 가스 파괴자 □ 샘플링 펌프
