간단한 가스 감지 시스템

TH-1000B 간단한 가스 감지 시스템은 주로 가스 분석 산업에서 사용됩니다. 주요 원칙은 제습 및 먼지 여과를 위해 현장에서 측정 된 가스를 샘플링하고 측정 된 가스의 온도와 습도를 특정 범위 내에서 일정하게 유지하여 가스 분석기가 농도를 정상적으로 감지 할 수 있도록하는 것입니다. 전체 프로세스는 자동화되며 인간의 개입이 필요하지 않습니다. TH1000 가스 전처리 시스템은 측정 된 가스에 먼지가 거의없고, 수증기가 거의없고, 정상 온도를 갖는 경우에 사용됩니다.

문의 보내기

제품 특성

방수 설계, 빠르고 안정적인 탐지.

간단한 가스 감지 시스템은 섀시 또는 외부에 내장 될 수 있습니다.

표준 샘플링 거리는 10 미터이며 옵션 진공 펌프의 최대 샘플링 거리는 70 미터 이상입니다.

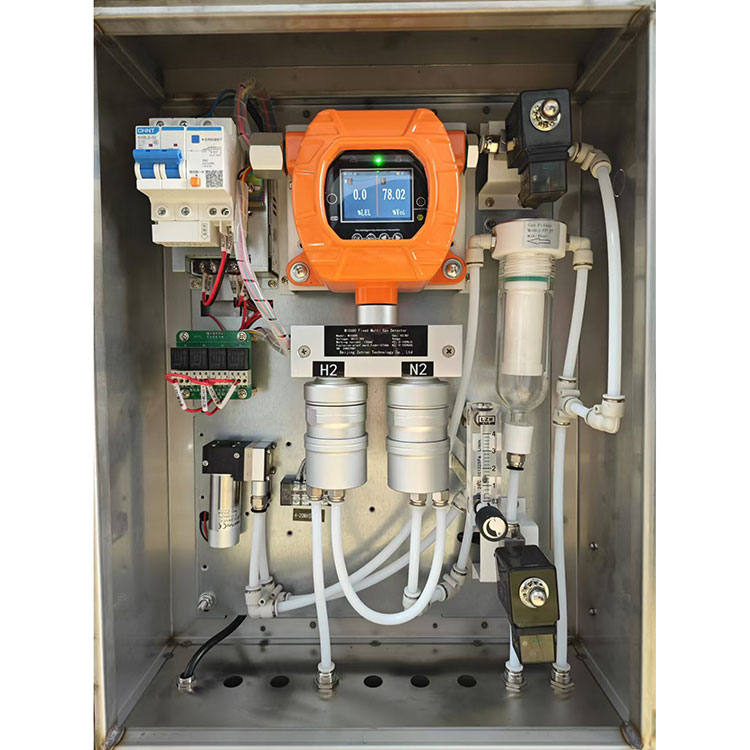

제품 구성

TH-1000B	전처리 구성

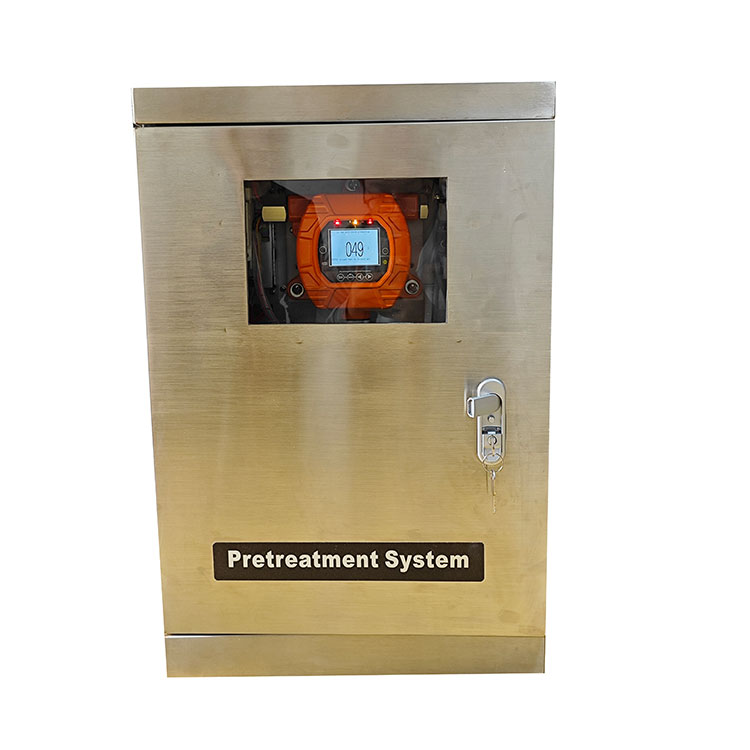

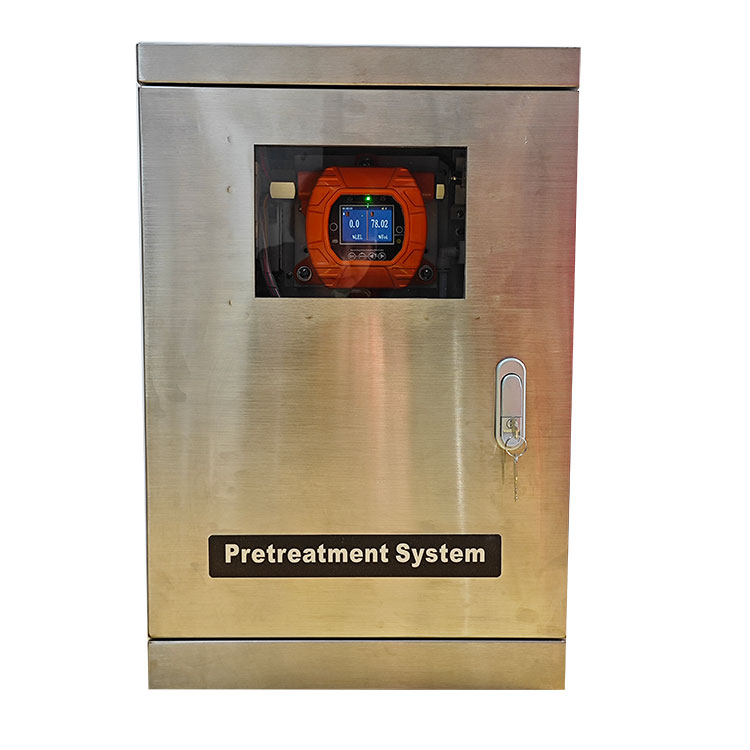

특징 : 창 포함 해당 행사 : 평온 소량의 수증기 소량의 먼지	201 스테인레스 스틸 섀시 (창 포함) 비 폭발 방지 섀시, 사용자 정의 가능한 폭발 방지 섀시
	MIC-500S 가스 검출기
	유리 응축수 필터
	전자기 배수 밸브
	브러시리스 DC 펌프
	릴레이 확장 보드
	전력 관리 시스템
	유량 커넥터
	연결 호스
	치수 (600400170mm)

탐지 가스	독성 가스, 산소, 이산화탄소, 가연성 및 폭발성 가스, TVOC 등
탐지 범위	0 ~ 1, 10, 100, 1000, 5000, 50000ppm (mg/m3); 0 ~ 100%lel; 0 ~ 200mg/L; 0 ~ 20%, 50%, 100%vol; 다른 범위는 선택 사항입니다.
해결	0.001ppm, 0.01ppm, 0.1ppm, 1ppm; 0.1%LEL; 0.1mg/L; 0.01%vol, 0.001%vol; 다른 해상도는 사용자 정의 할 수 있으며
탐지 원리	가스 유형, 범위, 현장 환경 및 사용자 요구에 따라 전기 화학, 촉매 연소, 적외선, 열전도율, PID Photoion, UV 흡수, 레이저 TDLA 등.
일반적인 정확도	≤ ± 3%F.S (센서 성능에 따라 높은 정확도를 사용자 정의 할 수 있음)
선형성	플러스 또는 마이너스 2% 이하
응답 시간	T90≤30 초
가공 된 샘플 가스	온도가 높지 않고 수증기가 크지 않으며 먼지는 많지 않습니다.
가공 된 샘플 가스	(습도가 너무 높고 먼지가 크면 다른 전처리가 필요합니다)
작업 모드	일정한 온도 : 25 25 치료 후, 설정할 수 있습니다 (선택 사항)
작동 전압	일정한 습도 : 치료 후 습도 인 70%RH, (선택 사항)
작업 환경	고정 연속 작동, 펌프 유형 측정 (양압, 음압, 진공 환경이 될 수 있음)
샘플링 거리	220vac, 50Hz
디스플레이 모드	작동 온도 -40 ~ ~ +70 ℃ (일반 값), 상대 습도 ≤99%RH, 압력 : 0.1MPA +/- 20%,
신호 출력	샘플링 온도 : -40 ~ ~ +70 ℃ (표준)
알람 모드	표준은 10 미터이며, 옵션 고출력 진공 펌프의 샘플링 거리는 측정 된 가스의 압력이 비교적 크면 샘플링 거리는 더 큽니다.
보호 수준	현장에서 1.7 인치 HD 컬러 디스플레이,
전기 인터페이스	3. 3 (4) 와이어 시스템 4 ~ 20ma는 다양한 경보 컨트롤러, PLC, DC 및 기타 제어 시스템에 연결될 수 있습니다.
외부 박스 재료	2 버스 RS485 (RTU), 표준 MODBUS 프로토콜;
외부 치수	22 릴레이 하이 및 낮은 경보 스위치 출력 (표준 1 세트, 선택적으로 1 세트 추가), 수동 접촉 (드라이 노드)
표준 액세서리	선택 사항 : 0 ~ 20MA, 1 ~ 5V, 0 ~ 5V, 0 ~ 10V, 무선 전송, 네트워크 전송, SMS 알람
제조업체 자격 증명서	기본 출력은 1입니다. 2 개의 패시브 접점 (드라이 노드) 출력은 선택 사항입니다. 알람 포인트를 설정할 수 있습니다. 현장 가청 및 시각적 경보 (선택 사항)
