TOC 분석기에 대해 얼마나 알고 있습니까?

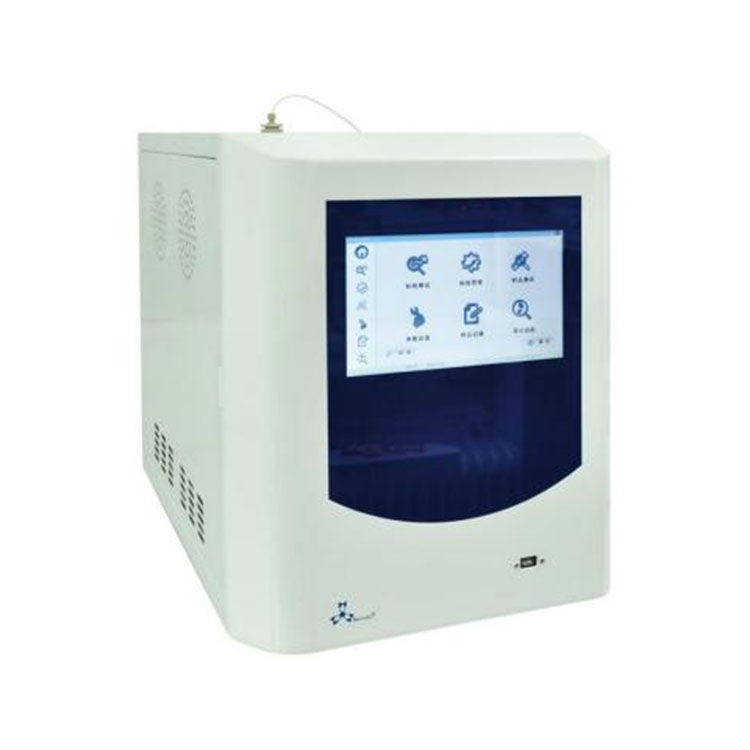

TOC 분석기또는 총 유기 탄소 분석기는 용액에서 총 유기 탄소 (TOC)를 측정하는 데 사용되는 도구입니다. 탄소 함량을 사용하여 수역의 총 유기물을 포괄적 인 지표로 표현합니다. TOC의 결정은 연소 방법을 사용하기 때문에 모든 유기물을 산화시킬 수 있으며, 이는 BOD5 (생화학 산소 수요) 또는 COD (화학 산소 수요)보다 유기물의 총 양을 더 잘 반영 할 수 있습니다.

구성TOC 분석기포함 : 온라인 탐지 장치, 샘플 연동 펌프, 디버터, 산화 반응기, 이산화탄소 센서, 마이크로 프로세서 컨트롤러 및 전자 회로 보드, 출력 인터페이스.

1 온라인 탐지 장치

기기에 들어간 후 물 샘플의 유속은 약 0.5 mL/분입니다. 온라인 탐지 장치로 들어가는 물 샘플의 온도는 1 내지 95 ° C의 범위 일 수 있으며, 기기의 폐기물 액체 및 온라인 탐지 장치의 배출 액체는 방전 파이프에 의해 배출된다.

2 샘플 연동 펌프-플린 감지

오프라인 감지 동안, 기기는 샘플 병 또는 기타 압력이없는 용기에서 직접 샘플링 할 수 있습니다. 계측기 파이프 라인 플러싱 및 계기 교정은 오프라인으로 수행해야합니다. 기기의 입구 튜브는 1/16 인치 테플론 튜브입니다. 연동 펌프에 의해 튜브로 인출 된 물 샘플의 유속은 약 0.5 mL/분이다.

3 흐름 분배기

물 샘플이 기기에 들어간 후에는 동일한 유속을 가진 두 개의 경로로 나뉩니다. 한 경로는 지연 코일을 통해 탄소 이산화탄소 센서로 들어가서 TIC를 감지하고, 다른 경로는 산화 반응기를 통과하여 자외선 (UV 광) 및 티타늄 필름 광 촉매 산화를 사용하여 유기물을 이산화탄소로 분해하고 TC를 검출하기 위해 탄소 이산화 티타늄 필름 포화 산화를 사용하여 유기물을 이산화탄소로 분해합니다.

4 산화 반응기

이 기기는 UV 광선을 사용하여 이산화 티타늄 사진 촉매의 작용 하에서 유기 화합물을 이산화탄소로 산화시킨다. 산화 반응기는 나선형 석영 튜브에 싸인 UV 램프입니다. UV 램프는 빛을 방출하여 물의 광분해를 유발합니다.

5 이산화탄소 센서

전도도 센서와 온도 센서로 구성된 두 개의 이산화탄소 센서가 있습니다. 전도도 측정은 이중 정제 기술을 사용하여 자동 교정 및 온도 보상을 달성 할 수 있습니다.

측정 원리TOC 분석기먼저 유기물의 탄소를 물의 이산화탄소로 산화시키고 간섭 인자를 제거한 다음 이산화탄소 검출기를 사용하여 측정 한 다음 데이터 처리를 사용하여 이산화탄소 가스 함량을 물의 유기물 농도로 변환합니다.

TOC 측정 방법은 먼저 물의 유기물을 CO2로 산화시킨 다음 생성 된 CO2의 양을 측정하는 것입니다. 시험 할 물 샘플을 산으로 산화하여 무기 탄소를 제거한 다음 연소 용광로에 정량적으로 첨가한다. 물 샘플에서 유기 탄소의 연소에 의해 생성 된 CO2는 탈수 후 총 CO2의 총량을 측정하여 물 샘플에서 TOC의 농도를 얻기 위해 NDIR 검출기로 전송된다.

기기 기능

간단하고 빠르며 신뢰할 수있는 작동. 사용자는 전문 지식과 특별 교육이 필요하지 않습니다. TOC1000PPB 아래의 탈 이온수 감지를 위해 설계되며 온라인 및 오프라인 탐지를 전환 할 수 있습니다. 산 시약, 산화제 및 가스를 추가 할 필요가 없으며 추가 일일 유지 보수 비용이 필요하지 않습니다. 감지 속도는 빠르며 탐지 및 분석 시간은 4 분 밖에 걸리지 않습니다. 작은 크기, 가벼운 무게, 저에너지 소비, 운반하기 쉬운.

일반적인 범주는 다음과 같습니다. 온라인TOC 분석기물의 품질과 수처리 기능 성분의 무결성을 파이프 라인에서 실시간으로 모니터링 할 수있는 경우 감지 간격을 설정하고 자동으로 설정할 수 있습니다.

감지하다. 테스트를 위해 물 샘플을 실험실로 가져 가야하는 오프라인 TOC 분석기. 그러나 오프라인 테스트 중에 샘플링 및 환경에 의해 도입 된 오류는 기기 분석 자체의 오류보다 훨씬 크며 오류 분석은 불확실성이 있습니다. 따라서 결과는 질적 참조 값 일뿐입니다.

TOC 분석기는 수역의 유기 오염 정도를 포괄적으로 평가하기 위해 지표수, 수돗물, 하수, 해수, 과산화수소 및 산업용 물과 같은 수역에서 총 유기 탄소의 함량을 측정하는 데 널리 사용됩니다. 환경 모니터링, 도시 물 공급 및 배수, 질병 관리, 화학 전력 및 기타 산업에 사용됩니다.
